Mesure de longueur Profilé et Tube

Système de mesure de longueur à affichage digital.

Version de démonstration sur pieds à poser sur une table - Longueur 1 mètre

Caractéristiques :

Tube - Profilé jusqu'à 75 mm de hauteur
Mesure de longueur - 0 à 3 Mètres - +/- 0.1 mm ( Précision du système de mesure +/-0.02)
Système de translation insensible à la poussière, copeaux, poudre métallique.
Afficheur / Capteur sur piles (2x1.5V - LR6)
Classe de protection Afficheur IP43 / Capteur IP67 - DIN 40050
Bâti Aluminium

LONGUEURS SUPÉRIEURES À 3 MÈTRES SUR DEMANDE

Lien vers la version 3 mètres standard

mercredi 4 mars 2009

Conception 3D - Escalier adaptable

Ensemble escalier démontable comprenant :

Plate forme
Pied télescopique
Rambardes
Rampe escalier

Fixé le long d'un camion, cet ensemble permet d'accéder au véhicule quel que soit l'état et le dévers du terrain.

Outil d'écrasement de tube

Écrasement de Tube et Grugeage latéral.

Outil OP25 spécial.
Col de cygne UPP25 standard
Presse 3Tonnes Hydro pneumatique

Tube Ø6

Outil de poinçonnage standard - OP

L'outil de Poinçonnage modèle "OP25" permet le travail de tube jusqu'à Ø25.

Il est constitué de deux demie-coquilles permettant le serrage du tube avant travail et d'un système à ressort pour le dévétissage de poinçons.

Sa géométrie lui permet d'être utilisé :
- Sur presse en utilisant le col de cygne UPP25
- Sur unité hydraulique UPH25

Sur la même base, l'OP35 permet de travailler des tubes Ø35 maxi.

Table d'UPP

Modèle UPP25

Exemple de tables à monter sur presse.

3 unités UPP25 sont utilisées pour réaliser les perçages.
Dans cette application, l'UPP de droite est déplacée pour réaliser le second bras du tube.

Intérêt :
- Le tube se positionne facilement.
- Les copeaux sortent sur la plaque.
- Les outils sont réutilisables sur une autre table.

Poinçonnage de tube carré 25 x 25:

Poinçonnage de grandes pièces (Lg 800mm).
Seules les têtes des UPP sont à disposer sous le coulisseau de la presse.

Presse d'établi - 3T - Hydro Pneumatique

Poinçonnage Borgne
Ø10 sur tube Ø25 x 1.5.

Commande de la presse par Pédale.
Outil OP25 monté sur col de cygne UPP25.
Course de travail 15mm
Presse 3T Hydro Pneumatique conception ABG Concept.
Pression de l'air : 7 bars.

Poinçonnage Débouchant
Ø10 sur tube Ø25 x 1.5.

Commande de presse par Bi-Manuel
Outil OP25 monté sur col de cygne UPP25.
Course de travail 35mm
Presse 3T Hydro Pneumatique conception ABG Concept.
Pression de l'air : 7 bars.

Unité de Poinçonnage Hydraulique - UPH

L'outil standard modèle OP25 permet d'équiper les Unités hydrauliques modèle UPH25.

Caractéristiques :

Tube - Ø25 mm maxi
Effort de poussée 3 Tonnes à 150 Bars
Démontage rapide de l'outillage par 2 vis.
Outillage adaptable pour le travail sur presse (UPP25).
Dimensions : 475 x 130 x 75
Système Auto-Centrant (En Option)

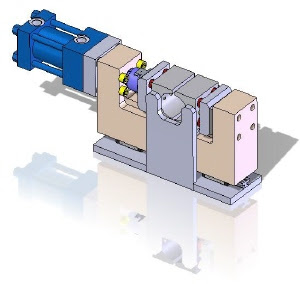

Suivant le diamètre du tube à travailler, il existe aussi l'UPH35 et UPH80.

Exemple: Tube Ø76mm

Outil de Sertissage

Tube Ø18x1 - 2 écrasements

Embout acier (en noir) placé en début de tube.
Sertissage de l'ensemble des deux cotés sur outil OP25 et UPP25 modifié.

Pièce réalisée:

mardi 3 mars 2009

Guichet d'aéroport

Version 3D pour présentation client

Centrale de Cogénération d'énergie

Réalisation 3D des deux centrales a partir des plans d'implantations et plans de chaudronnerie.

Objectif : A partir des centrales reconstituées en 3D, valider l'implantation de nouveaux composants sur les cheminées afin d'améliorer le rendement de l'installation.

ETUDES MECANIQUES

Vous avez des idées, des projets mais vous manquez de temps ou de moyen pour les faire aboutir ?

Vous souhaitez rénover une machine, apporter des modifications ou simplement avoir des plans de pièces d'usures !

ABG Concept peut vous aider.

Equipés de la dernière version du logiciel 3D Solidworks sur station DELL portable, nous pouvons réaliser chez vous, suivant vos besoins et avec votre équipe technique, les études dont vous avez besoin.

Entouré de compétences techniques, nous pouvons mener à bien vos projets de l'étude à la réalisation.

Machine d'enroulage

Enroulage de tube caoutchouc Ø20 à Ø130 mm Lg 40 mètres

Machine de pose et contrôle

Mise en place manuelle de bouchon sur ensemble tubulaire.

Objectif : S'assurer de la présence de bouchons et de vis de fixation.

Prestation ABG Concept :

Étude 3D
Réalisation mécanique et montage.
Câblage électrique réalisé par le client.
Armoire électrique et programmation Automate.
Mise au point en collaboration avec le client.

Réalisation d'un sous ensemble permettant de présenter des pièces à souder dans un ilôt robotisé.

Disposé devant un ascenseur à plateau, le système sélectionne le plateau et le translate dans l'ilot.

lundi 2 mars 2009

Unité de Poinçonnage - UPH25 - Hydro Pneumatique 4 Tonnes Course 50mm

Poinçonnage débouchant - Ø10 sur tube Ø25 x 1.5.

Outil OP25.
Unité de poinçonnage UPH25 associée au groupe Hydro Pneumatique 4T.
Pression de l'air : 7 bars.
Commande de cycle Aller/Retour par pédale.

Groupe Hydro pneumatique 4T
